단독주택 최저설계기준 체크리스트

단독주택 최저설계기준 체크리스트



요약

1. 첨부한 체크리스트 다운가능

2. 구체적인 규정은 아래 링크 참조





최저설계기준_체크리스트.pdf

0.29MB





https://studio-oim.tistory.com/723

단독주택 최저 설계 기준

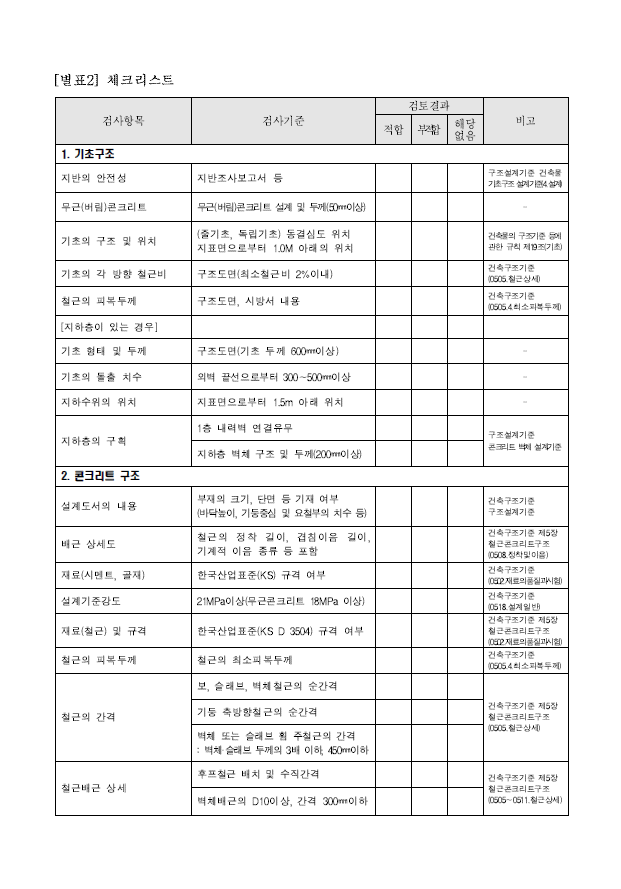

[별표2] 단독주택 최저설계기준 체크리스트

검사항목	검사기준	검토결과			비고
		적합	부적합	해당 없음
1. 기초구조
지반의 안전성	지반조사보고서 등				구조설계기준 건축물 기초구조설계기준(4.설계)
무근(버림)콘크리트	무근(버림)콘크리트 설계 및 두께(50㎜이상)				-
기초의 구조 및 위치	(줄기초, 독립기초) 동결심도 위치 지표면으로부터 1.0M 아래의 위치				건축물의 구조기준 등에 관한 규칙 제19조(기초)
기초의 각 방향 철근비	구조도면(최소철근비 2%이내)				건축구조기준 (0505.철근상세)
철근의 피복두께	구조도면, 시방서 내용				건축구조기준 (0505.4.최소피복두께)
[지하층이 있는 경우]
기초 형태 및 두께	구조도면(기초 두께 600㎜이상)				-
기초의 돌출 치수	외벽 끝선으로부터 300～500㎜이상				-
지하수위의 위치	지표면으로부터 1.5m 아래 위치				-
지하층의 구획	1층 내력벽 연결유무				구조설계기준 콘크리트 벽체 설계기준
	지하층 벽체 구조 및 두께(200㎜이상)
2. 콘크리트 구조
설계도서의 내용	부재의 크기, 단면 등 기재 여부 (바닥높이, 기둥중심 및 요철부의 치수 등)				건축구조기준 구조설계기준
배근 상세도	철근의 정착 길이, 겹침이음 길이, 기계적 이음 종류 등 포함				건축구조기준 제5장 철근콘크리트구조 (0508.정착및이음)
재료(시멘트, 골재)	한국산업표준(KS) 규격 여부				건축구조기준 (0502.재료의품질과시험)
설계기준강도	21MPa이상(무근콘크리트 18MPa 이상)				건축구조기준 (0518.설계일반)
재료(철근) 및 규격	한국산업표준(KS D 3504) 규격 여부				건축구조기준 제5장 철근콘크리트구조 (0502.재료의품질과시험)
철근의 피복두께	철근의 최소피복두께				건축구조기준 (0505.4.최소피복두께)
철근의 간격	보, 슬래브, 벽체철근의 순간격				건축구조기준 제5장 철근콘크리트구조 (0505.철근상세)
	기둥 축방향철근의 순간격
	벽체 또는 슬래브 휨 주철근의 간격 : 벽체·슬래브 두께의 3배 이하, 450㎜이하
철근배근 상세	후프철근 배치 및 수직간격				건축구조기준 제5장 철근콘크리트구조
	벽체배근의 D10이상, 간격 300㎜이하				(0505～0511.철근상세)

검사항목	검사기준	검토결과			비고
		적합	부적합	해당 없음
철근배근 상세	개구부 주위 철근 보강상세도				건축구조기준 제5장 철근콘크리트구조 (0505～0511.철근상세)
	보, 기둥 주철근 D16 이상 배근
	슬래브/벽체 철근 및 보/기둥의 전단·횡 보강철근 D10～D16
슬래브 구조	슬래브 두께 150㎜ 이상 캔틸레버 슬래브 내민길이 1.2m 준수 (캔틸레버보와 내부슬래브의 연속성)				건축구조기준 제5장 철근콘크리트구조 (0510.슬래브)
3. 조적조 구조
조적조의 내력벽	평면상 양방향으로 균등하게 배치				건축구조기준 제6장 조적식 구조
	2층 이상의 내력벽이 수직적으로 1층 내력벽 단면 내 위치 여부
	내력벽의 두께(190㎜ 이상)
	내력벽 상부 철근콘크리트 보 확인 (폭 200㎜, 깊이 400㎜ 이상)
설계도서의 내용	모든 벽체의 두께, 높이, 개구부 위치, 크기, 인방보, 테두리보 등의 상세				건축설계기준 조적식 구조 설계 일반사항 (1.설계일반사항)
자재(벽돌 등)의 재료 및 규격	벽돌의 한국산업표준(KS)의 압축강도 등 줄눈(시멘트모르타르) 자재				건축공사 표준시방서 벽돌공사(2.자재)
조적 쌓기	조적조 줄눈의 크기				건축공사 표준시방서 벽돌공사(3.3.벽돌쌓기)
	조적 쌓기 시 사용되는 긴결철물 규격 등
공간 쌓기	연결철물의 규격 및 배치간격 확인 등 (벽체면적 0.4㎡ 당 1개 이상, 수직·수평 간격 각각 600㎜·900㎜이하)				건축설계기준 조적식 구조 설계 일반사항
	개구부 주위 연결철물 간격(300㎜～900㎜)				(1.설계일반사항)
	연결철선·줄눈보강근 최소피복두께
4. 방수공사
설계도서의 내용	각 부위의 방수공법 및 방수층 보호 등				건축공사 표준시방서 방수공사일반(1.일반사항)
바탕의 구배	방수층 보호할 경우 : 1/100～1/50 그 외의 경우 : 1/100～1/50(보호도료 포함)				건축공사 표준시방서 방수공사일반(1.일반사항)
실링재 포함 부위	외벽 콘크리트 이어치기 줄눈부위 외 실링재가 포함되어야 하는 부위				-
자재(실링재)의 재료 및 규격	신축허용 기준(줄눈 폭과 깊이) 포함				건축공사 표준시방서 실링공사(1.일반사항)

검사항목	검사기준	검토결과			비고
		적합	부적합	해당 없음
줄눈의 구조	워킹조인트는 2면 접착의 줄눈구조				건축공사 표준시방서 실링공사(1.일반사항)
	줄눈 구성재 및 바탕의 접착가능여부
5. 타일 및 석공사
설계도서의 내용	욕실문턱의 단차(최소 50㎜이상) 및 구배(1/100 이하) 확인				국토부 공동주택 하자의 조사, 보수비용 산정 및 하자판정기준 등(제17조)
	벽체타일 접착강도 확보 방안				건축공사 표준시방서 타일공사(3.시공)
자재의 재료 및 규격	타일(KS L 1001) 및 석공사(KS F 2530)의 성능 검정품 여부				건축공사 표준시방서 타일공사(2.자재)
	수입 석재의 원산지 등급 여부
기타주요사항 확인	외장용타일 보강조치 방안				건축공사 표준시방서 타일공사(2.자재)
6. 단열공사
설계도서의 내용	지역별·위치별 기준 등을 고려한 단열재 기재 및 두께 준수				건축물의 에너지절약 설계기준 [별표3]
자재의 재료 및 규격	단열재의 한국산업표준(KS) 적합성				건축공사 표준시방서 단열공사(2.자재)
단열모르타르의 내용	적절한 열전도율, 부착강도 및 내화성· 난연성 등의 확인				건축공사 표준시방서 단열공사(2.자재)
	외부마감용(내수성·내후성 등) 확인
7. 미장공사
설계도서의 내용	각 부위별 바름 두께 등				-
자재의 재료 및 규격	시멘트 등의 한국산업표준(KS) 적합성				건축공사 표준시방서 미장공사 일반(2.자재)
기타주요사항	이질재 접합부위의 실링재 여부				-
	설비함 등의 모서리부위 균열방지대책 (메탈라스 및 비드 등 사용) 여부				건축공사 표준시방서 미장공사 일반(3.시공)
8. 도장공사
설계도서의 내용	바탕의 종류, 도장의 종별, 사용부분 및 도장횟수에 따른 도장재료 적합 여부				건축공사 표준시방서 도장공사(2.자재)
	외부용 도장재료(1급 제품) 여부				건축공사 표준시방서 도장공사(1.일반사항)
자재의 재료 및 규격	도장재료 등의 한국산업표준(KS) 적합성				건축공사 표준시방서 도장공사(2.자재)
	공인된 친환경재료의 검증				건축공사 표준시방서 도장공사(1.일반사항)

검사항목	검사기준	검토결과			비고
		적합	부적합	해당 없음
9. 수장공사
바닥공사	바닥재의(목재품류, 합성고분자계, 이중바닥) 한국산업표준(KS) 적합성				건축공사 표준시방서 바닥공사(2.자재)
	비노출부위의 마감재료 기재 여부				-
벽체공사	내부 목재류의 한국산업표준(KS) 적합성				건축공사 표준시방서 벽공사(1.일반사항)
	비노출부위의 마감재료 기재 여부				-
도배공사	내장에 제한을 받는 종이 및 천류 등의 방화 재료로서의 인정여부				건축공사 표준시방서 도배공사(2.자재)
	도배 접착제의 한국산업표준(KS) 적합성
기타주요사항	커튼공사 등을 방염, 방화대상물에 사용 시 관련법에 의한 방염인증 적합 여부				건축공사 표준시방서 커튼 및 블라인드공사 (1.일반사항)
10. 천장공사
설계도서의 내용	녹색건축물이나 친환경성이 요구되는 구조물의 적합성				건축공사 표준시방서 천장공사(1.일반사항)
자재의 재료 및 규격	목재 천정틀의 각재규격, 함수율 기준				건축공사 표준시방서 천장공사(1.일반사항)
천정틀 상세도	금속계 천정틀 중 달대볼트 간격 달대볼트 보강 여부(높이 1.5m 이상)				건축공사 표준시방서 천장공사(3.3.금속계)
기타주요사항	조명기구 등이 설치되는 부위의 보강 여부				-
11. 온돌공사
설계도서의 내용	1층의 완충재 하부 폴리에틸렌 필름 반영				건축공사 표준시방서 온돌공사일반(3.시공)
자재의 재료 및 규격	단열 완충재의 한국산업표준(KS) 적합성				건축공사 표준시방서 온돌공사일반(2.자재)
	시멘트는 보통 포틀랜드시멘트 적합성
	기포제(pH6～8)의 적합성
	균열방지를 위한 팽창제 적합성
기타주요사항	경량기포 콘크리트의 28일 압축강도				건축공사 표준시방서 온돌공사일반(3.시공)
12. 창호 및 유리공사
설계도서의 내용	창호상세도 : 재질, 형상, 치수, 표면처리, 부속철물, 고장방법 등				건축공사 표준시방서 창호공사일반(1.일반사항)
	유리의 종류(재질, 색상 등) 및 두께 등				건축공사 표준시방서 유리공사(2.자재)
자재의 재료 및 규격	창호 및 유리의 한국산업표준(KS) 적합성				건축공사 표준시방서 창호,유리공사(2.자재)

검사항목	검사기준	검토결과			비고
		적합	부적합	해당 없음
13. 가구공사
설계도서의 내용	주방가구, 반침장 등 자재의 규격 표기				-
14. 지붕공사
설계도서의 내용	지붕재의 관련 법규, 건물의 용도 등을 고려한 일반성능요구사항				건축공사 표준시방서 지붕공사일반(1.일반사항)
지붕공사의 경사	별도 미지정 시 : 1/50 이상				건축공사 표준시방서 지붕공사일반(1.일반사항)
	지붕의 하부데크 : 1/50 이상 (별도 미지정 시 1/240 이내)
	지붕 자재별 한국산업표준(KS)에 의한 경사 적합성				건축공사 표준시방서 지붕공사일반(2.자재)
지붕의 신축줄눈	옥상 줄눈간격 4m 이하, 줄눈폭 3㎜ 이상, 줄눈깊이는 두께의 1/5이상 여부				국토부 공동주택 하자의 조사, 보수비용 산정 및 하자판정기준 등(제11조)
15. 배관설비공사
설계도서의 내용	기기 배관 및 덕트의 설치기준 여부 배관 보온두께(열 저항 확보한 단열조치)				설비설계기준 배관설비· 덕트설비 설계기준 (1.일반사항)
기타주요사항	단열 취약부의 보강을 위한 대책수립 (아티론 보호재 보강 등)				-
	절곡부위의 보온재 설치여부				-
16. 위생설비공사
설계도서의 내용	모든 위생설비의 법규 준수 여부				설비설계기준 위생설비 일반사항(4.설계)
	급수·급탕설비 재료의 적합성
	배수계통에 직결하는 기구의 적절한 구조와 봉수강도의 적합성
	배수계통의 역류방지장치 반영 여부
	우수의 오수관·잡배수관의 배수 여부
17. 조명설비공사
설계도서의 내용	옥내·옥외 조도기준(KS A 3011) 적합성				설비설계기준 옥내조명 설비(2.조도기준설정)
	경관조명 시 에너지저감 사항 포함여부				설비설계기준 경관 및 조경조명설비(3.설계일반)
18. 조경공사
설계도서의 내용	대상지역의 주변 환경과 기후현황 사전조사 및 계획 포함 여부				조경설계기준 일반사항 (1.일반사항)
