현대 엘리베이터 콘크리트 구조 12인승(장애인용) 치수_개정후(19.10.22)



요약



1. 개정 전 13인승 -> 개정 후 12인승

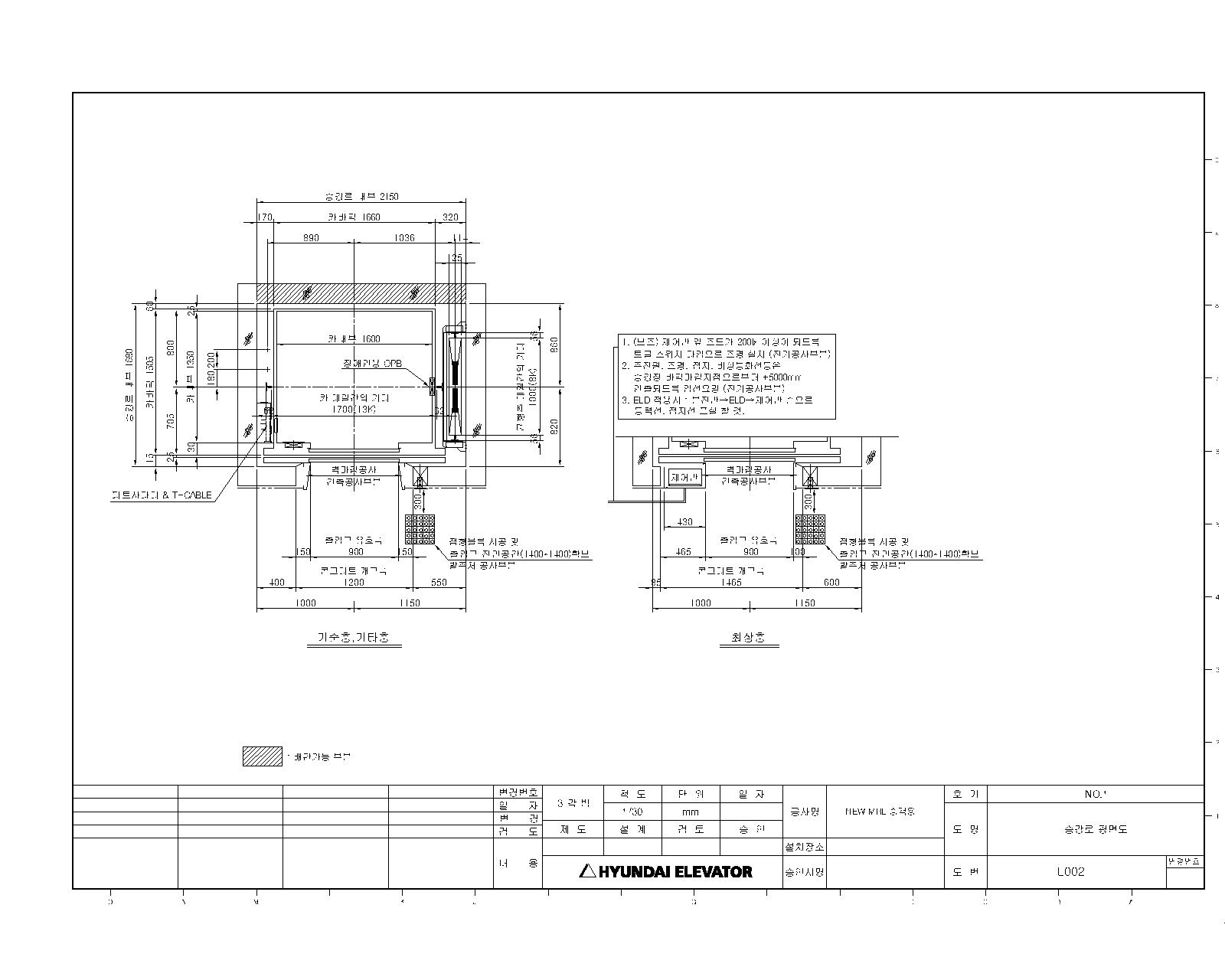

2. 승강로 내부 최소 치수

    a) 중저속 제어반 내부일 때 = 2,150 x 1,880

    b) 중저속 제어반 외부일 때 = 2,150 x 1,680

    c) 고속일 때 = 2,350 x 2,100

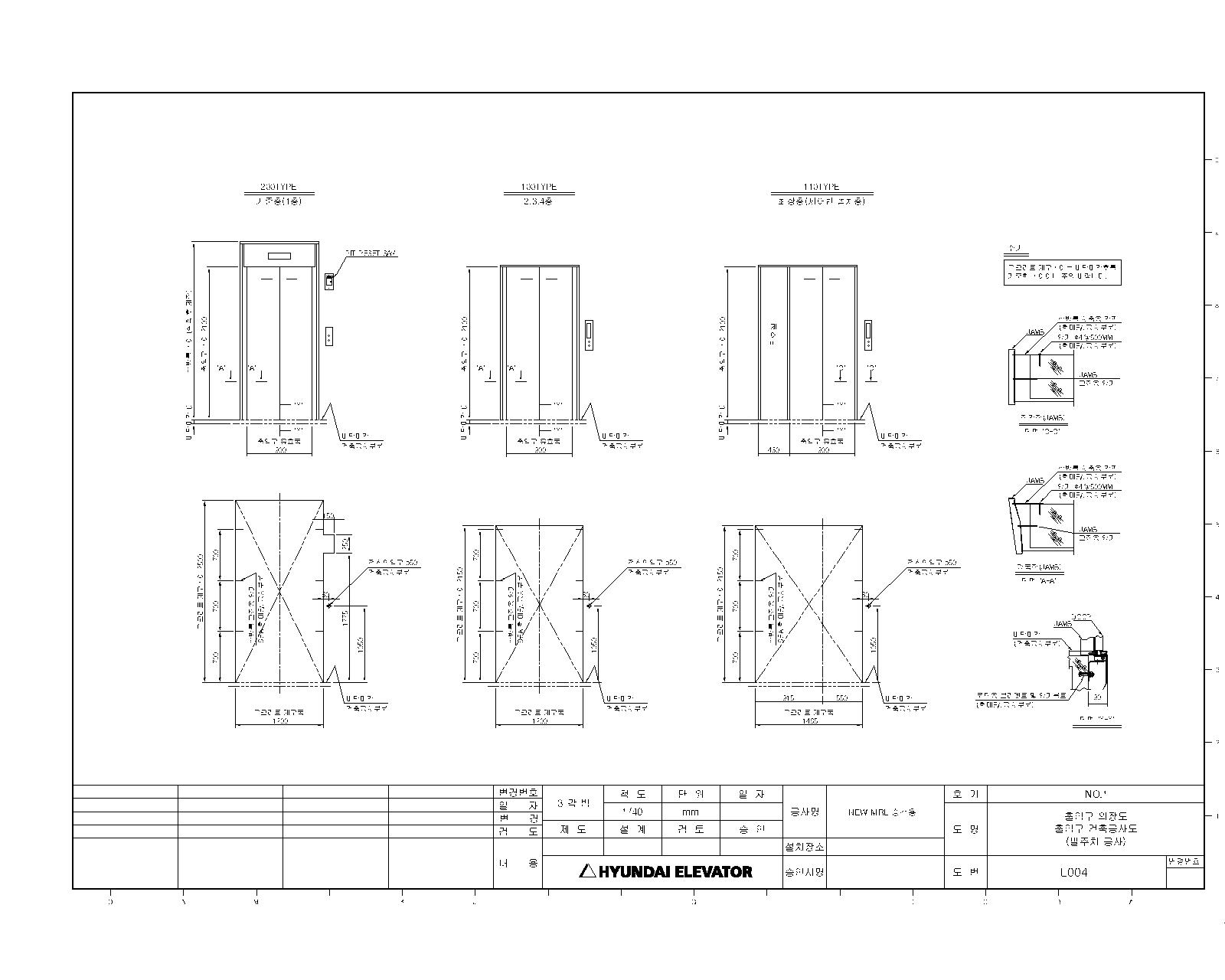

3. 승강기 문

    a) 최소 폭 = 900 x 2,100 (H=바닥 마감 기준)

    b) 상방틀 최소 폭 = 1,200 x  2,150 (H=바닥 마감 기준)

    c) 제아반 포함 최소 폭 = 1,330 x  2,100 (H=바닥 마감 기준)

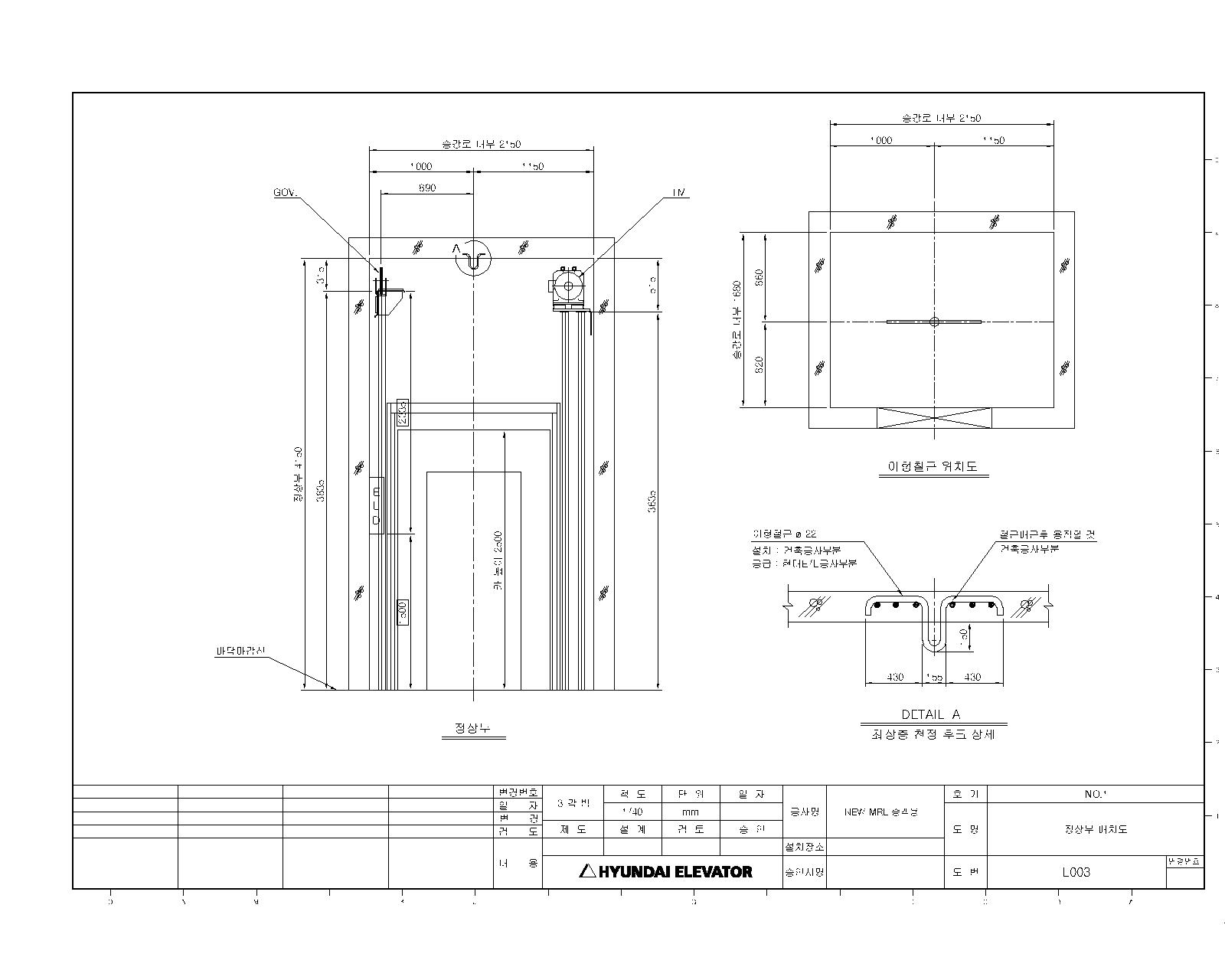

4. 승강기 오버헤드 내부 치수 (소방구조용 포함)

   : 속도에 따라 다름, 소방구조용일 경우 일반 승객용 보다 +350mm

    = 3,800 ~ 5,000 (H=최상층 바닥 마감 기준)



5. 승강기 PIT 내부 치수 (속도에 따라 다름)

    = 1,100 ~ 2,200 (H=최하층 바닥 마감에서 PIT 바닥 마감 까지)





티센크루프 엘리베이터 콘크리트 구조 2인승 치수 바로가기



현대 엘리베이터 콘크리트 구조 7인승 치수_개정후(19.10.22) 바로가기



현대 엘리베이터 콘크리트 구조 13인승(장애인용) 치수_개정후(19.10.22) 바로가기



현대 엘리베이터 콘크리트 구조 15인승(장애인용)_개정후(19.10.22) 치수 바로가기



현대 엘리베이터 장애인용 ELEV. 비교표_개정후(19.10.22) 바로가기



장애인용 승강기 면적제외 바로가기

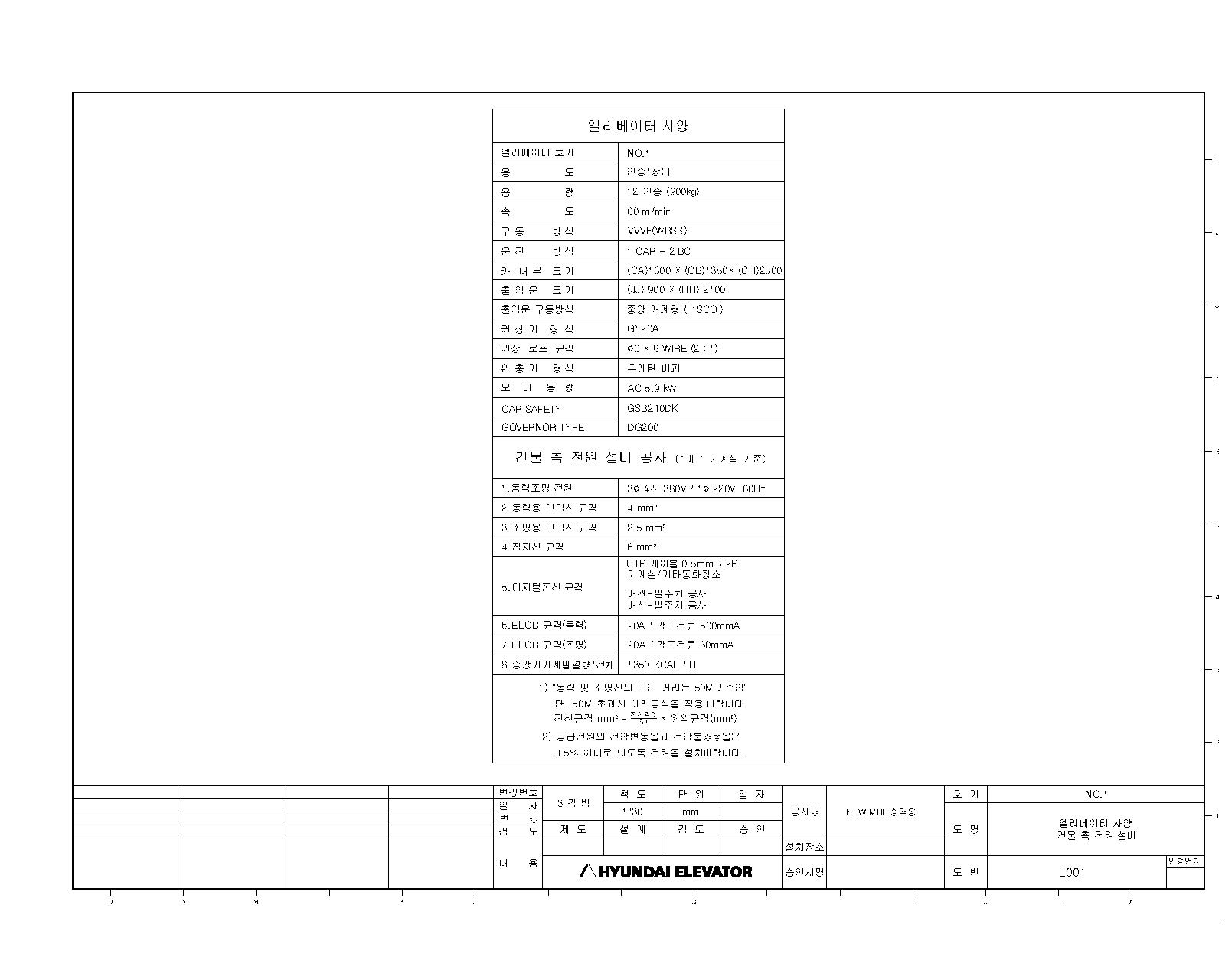

L001_00_(NO.1)_T.dwg
0.70MB
L002_00_(NO.1)_H.dwg
0.92MB
L003_00_(NO.1)_M.dwg
0.80MB
L004_00_(NO.1)_E.dwg
0.88MB

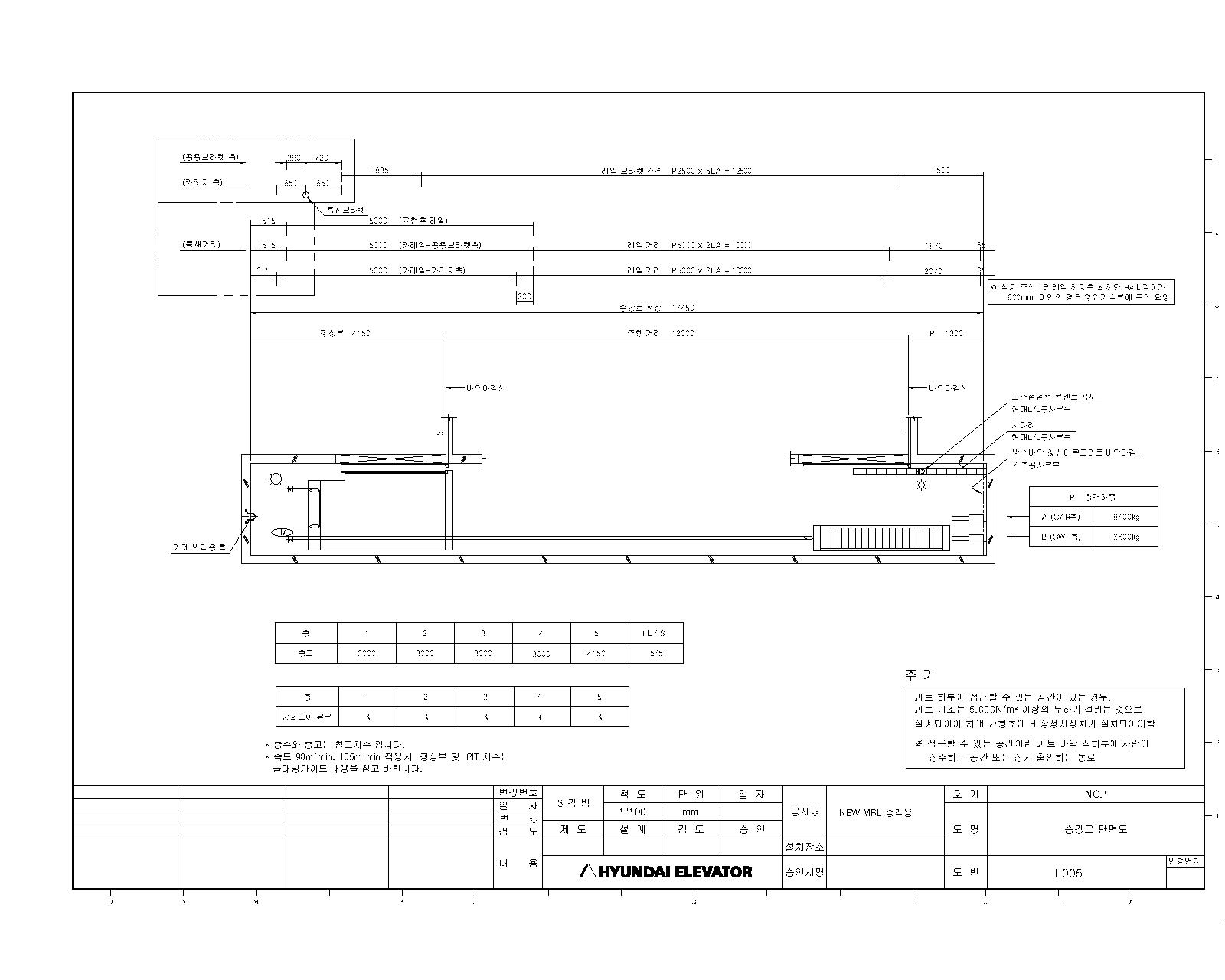

L005_00_(NO.1)_S.dwg
0.82MB
