[Autocad] 캐드 치수선 아래 문자 입력

[Autocad] 캐드 치수선 아래 문자 입력



요약

1. 치수선 문자 편집에서 \X 입력





[Autocad] 캐드파일 용량 줄이는 8가지 방법 바로가기



[Autocad] 캐드파일 자체에 이미지(OLE객체) 포함하는 방법 바로가기



[Autocad] 캐드 해치 축적(스케일) 적용이 안될 때 해결방법 바로가기





캐드에서 치수선을 그리고 치수 밑에 각종 정보를 기입할때가 있다.

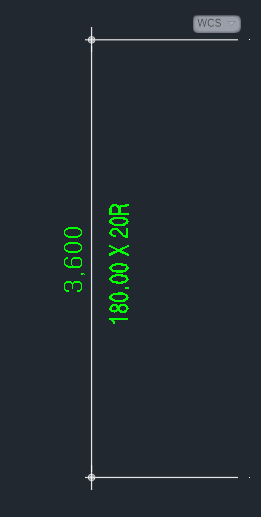

예를들면 아래 이미지 처럼 계단의 단높이를 적을 경우이다.

별도로 텍스트를 카피해서 작업해도 괜찮지만

이럴 경우 도면을 수정할 경우 아래 글도 옮겨줘야 하는 단점이 있다.



그래서 치수선 자체에서 선 아래에 문자를 넣는 법을 알아보고자 한다.

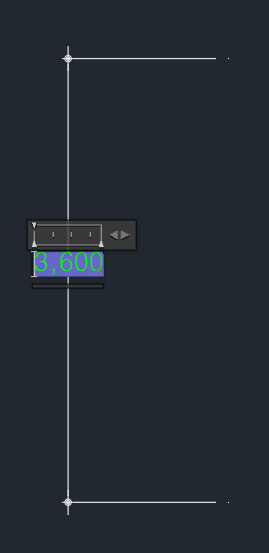

1. 치수선을 더블클릭하여 문자 편집상태로 들어간다.

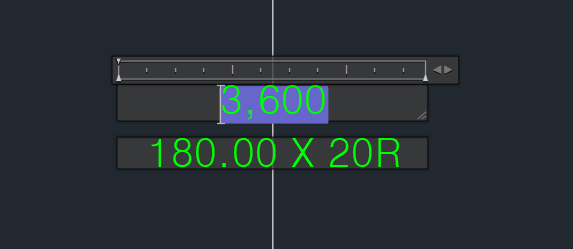

2. 치수 끝으로 커서를 옮기고 \X를 입력하면 커서가 아래에 생기게 된다.

   (이때 꼭 X는 대문자를 입력해야 된다.



3. 원하는 문자를 입력하면 된다.





궁금하신 점이 있으신 분은 아래에 댓글로 남겨주세요.
